Pompe à eau solaire 550 W – 18 m³/h, HMT 15 m, MPPT 60–90 V

598,80€ TTC

En stock : 1 à 2 semaines

▶ Voir l’installation en vidéo

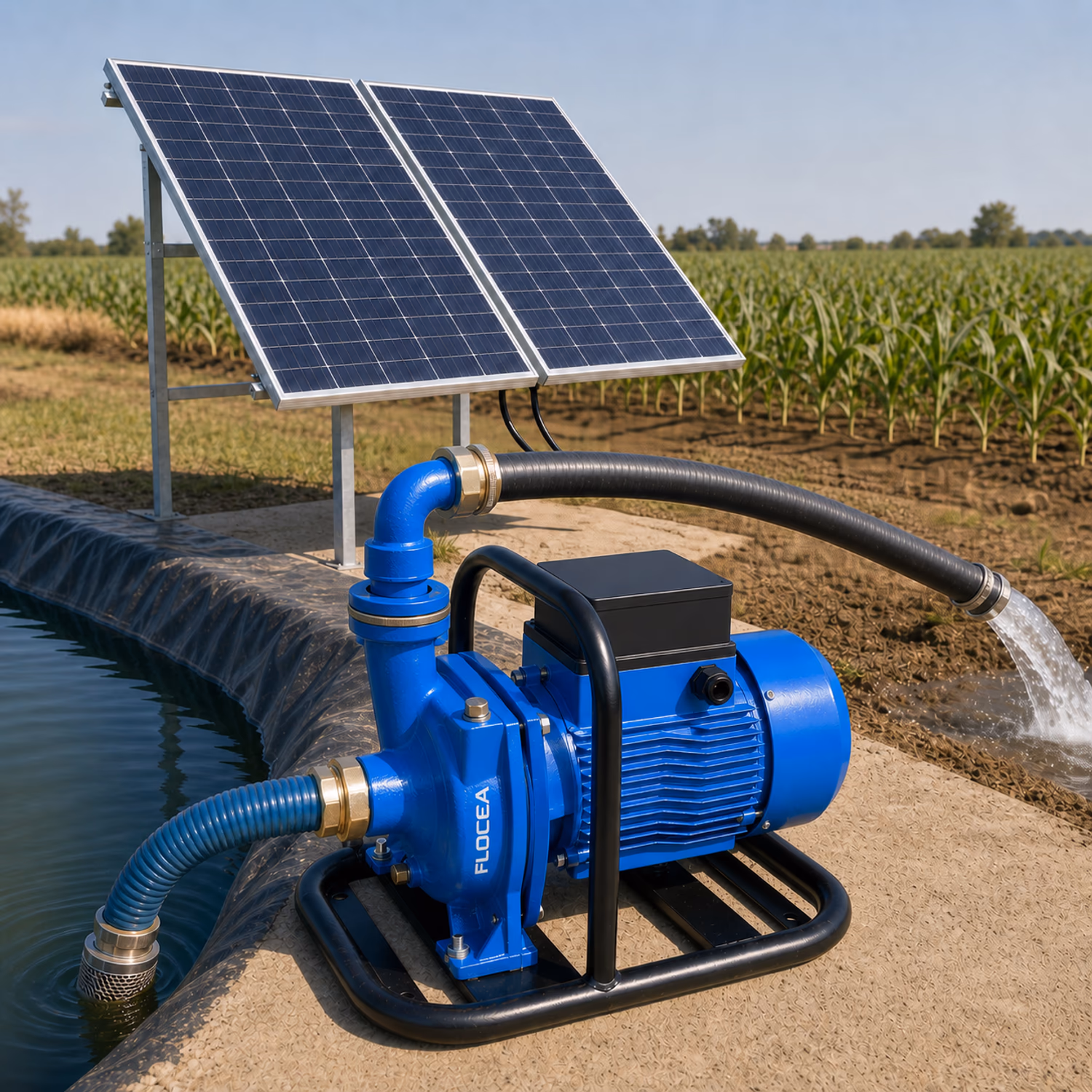

Pompe solaire de surface grand débit pour irrigation, transfert de réserve et alimentation autonome en eau claire. Débit maximal de 18 m³/h, HMT maximale de 15 m, moteur DC brushless 550 W et contrôleur MPPT 60–90 V / 18 A max. en boîtier mural séparé, inclus. Entrée d’aspiration et sortie de refoulement : 2 pouces (DN50). Alimentation recommandée : deux panneaux photovoltaïques identiques de 400 à 500 W montés en série, après vérification de leurs tensions et courants. Puissance solaire totale recommandée : au moins 750 W. Panneaux solaires, câbles hydrauliques et protections DC non inclus. Le débit réel dépend…

Voir cette pompe solaire en fonctionnement chez un client

Un client montre l’installation de la pompe et du contrôleur, le pompage vers un lac et les panneaux solaires. Cette vidéo montre l’usage réel ; elle ne mesure pas le débit annoncé.

Voir sur YouTube
Couverture de la notice Flocea du contrôleur solaire basse tension pour pompes DC

16 pages · PDF · 2,4 Mo

Notice du contrôleur solaire

  • En stock : 1 à 2 semainesDélai indicatif, après votre commande.
  • Livraison offerteFrance métropolitaine et Europe.
  • Paiement sécuriséCarte, PayPal, Apple Pay ou Google Pay.
  • Une question ?Contactez Flocea avant de commander.

Description

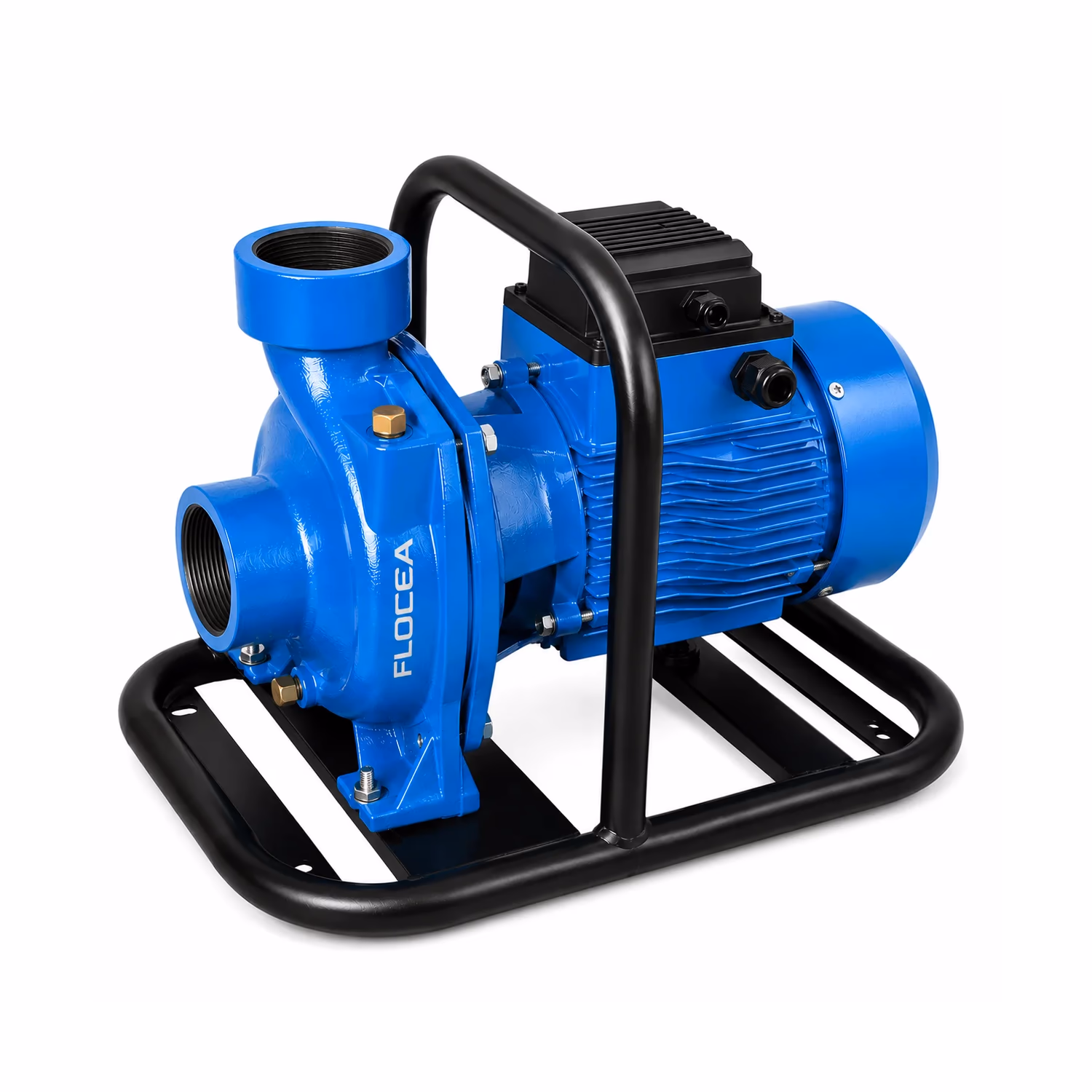

La pompe à eau solaire 18 m³/h Flocea est une pompe centrifuge de surface conçue pour déplacer rapidement de l’eau claire sans raccordement au réseau électrique. Son moteur DC brushless de 550 W et son contrôleur MPPT, livré en boîtier mural séparé, exploitent directement l’énergie photovoltaïque pour l’irrigation, le transfert entre réserves ou l’alimentation d’un bassin.

18 m³/hdébit maximal à faible hauteur
15 mHMT maximale à débit nul
550 Wmoteur DC brushless 48 V
60–90 Vplage MPPT, 18 A max.

Configuration photovoltaïque habituelle : deux panneaux identiques de 400 à 500 W en série, pour une puissance totale d’au moins 750 W. Les caractéristiques électriques des modules doivent être contrôlées avant raccordement.
Important : les panneaux solaires, les câbles, les protections DC et les tuyaux ne sont pas inclus. Certains panneaux de 500 W ont une tension trop élevée lorsqu’ils sont montés par deux en série : la somme des Voc corrigées au froid doit rester strictement inférieure à 100 V.

Pour quels usages ?

  • Irrigation de parcelles et de potagers
  • Transfert entre bassin, citerne et réserve
  • Remplissage d’une cuve en journée
  • Sites agricoles ou isolés sans réseau

Cette pompe privilégie le grand débit à faible ou moyenne hauteur. Elle n’est pas adaptée à un forage profond ni à une eau chargée de sable, de boue ou de fibres. Pour un puits ou une HMT élevée, une pompe solaire immergée est plus pertinente.

Caractéristiques techniques du modèle 234

Référence FLO-SCPM18-15-48-550 – modèle 234
Type de pompe pompe centrifuge solaire de surface pour eau claire
Moteur DC brushless, puissance nominale 550 W, 48 V
Débit maximal 18 m³/h, soit 18 000 L/h, à très faible hauteur
HMT maximale 15 m à débit nul
Raccordement hydraulique entrée d’aspiration et sortie de refoulement : 2 pouces (DN50)
Contrôleur MPPT en boîtier mural séparé, inclus ; plage de fonctionnement 60–90 V
Courant d’entrée maximal 18 A
Tension absolue à ne pas dépasser 100 V en entrée, y compris par temps froid
Puissance photovoltaïque conseillée au moins 750 W ; configuration courante : 2 × 400 à 500 W
Amorçage obligatoire avant chaque démarrage si la pompe et la conduite se sont vidées
Éléments inclus pompe et contrôleur MPPT en boîtier mural séparé ; panneaux et installation non inclus

Calculer la HMT de votre installation

Avant de comparer les débits, estimez la hauteur manométrique totale (HMT) que la pompe devra fournir. Deux mesures suffisent.

Schéma : calcul de la HMT d’une pompe solaire de surface. H est le dénivelé entre le niveau de l’eau et l’arrivée dans la citerne, L la longueur du tuyau ; HMT ≈ H + 10 % × L, plus 10 m par bar de pression voulue à l’arrivée.
Relevez le dénivelé H et la longueur de tuyau L, puis appliquez la formule.

HMT ≈ H + 10 % × L

  • H : dénivelé entre le niveau de l’eau (au plus bas) et le point d’arrivée.
  • L : longueur du tuyau jusqu’à l’arrivée ; les 10 % représentent les pertes de charge.
  • Pression voulue à l’arrivée (arroseur, goutte-à-goutte) : ajoutez 10 m par bar.

Exemple : citerne 8 m au-dessus du niveau de l’eau, 50 m de tuyau → HMT ≈ 8 + 5 = 13 m. Avec 1 bar voulu à l’arrivée : 13 + 10 = 23 m.

Retenez ensuite le débit que la pompe fournit à cette HMT, pas son débit maximal. Méthode complète en 3 étapes et lecture de la courbe.

Eau à plus de 7 à 8 m sous la pompe ? Découvrez nos pompes solaires immergées.

Comprendre la courbe débit / HMT

Les valeurs de 18 m³/h et 15 m ne sont pas simultanées. Plus la hauteur manométrique totale augmente, plus le débit disponible diminue. La courbe indicative du modèle 234 donne, à titre de lecture approximative :

HMT approximative Débit disponible approximatif Exemple d’utilisation
2 m environ 16 m³/h transfert court entre deux réserves proches
5 m environ 14 m³/h irrigation avec conduite courte et peu de dénivelé
9 m environ 10 m³/h refoulement avec dénivelé et pertes de charge modérées
12 m environ 6 m³/h installation proche de la limite de hauteur
15 m débit proche de zéro limite hydraulique, non point de fonctionnement utile

Pour dimensionner correctement : additionnez le dénivelé vertical, la pression utile recherchée et les pertes de charge dues aux longueurs, diamètres, coudes, clapets et filtres.

Quels panneaux solaires choisir ?

Choisir deux modules identiques

Même marque, même référence, même puissance et mêmes caractéristiques électriques pour éviter un fonctionnement bridé.

Contrôler les tensions

En série, les Vmp et les Voc s’additionnent. La somme des Vmp doit rester dans 60–90 V et la somme des Voc corrigées au froid sous 100 V.

Contrôler le courant

En série, le courant reste celui d’un panneau. Imp et Isc doivent rester compatibles avec la limite de 18 A du MPPT.

Montage Effet électrique Avis pour cette pompe
Deux panneaux en série les tensions s’additionnent, le courant reste celui d’un module montage généralement recommandé pour atteindre la plage MPPT 60–90 V
Deux panneaux en parallèle la tension reste celle d’un module, les courants s’additionnent généralement inadapté : la tension reste souvent sous 60 V et le courant peut dépasser 18 A
Cas des panneaux de 500 W : la puissance seule ne permet pas de conclure. Deux modules de 500 W à forte tension peuvent dépasser 100 V en série. Flocea recommande le plus souvent deux modules de 400 à 450 W à tension compatible, ou la validation préalable des fiches techniques pour deux modules de 500 W.

Installation hydraulique recommandée

  1. Installer la pompe de surface au plus près du point d’eau, sur un support stable, sec et ventilé.
  2. Utiliser une conduite d’aspiration de 2 pouces (DN50), courte, rigide ou anti-écrasement, parfaitement étanche à l’air.
  3. Prévoir une crépine et un clapet de pied ; remplir le corps de pompe et la conduite avant démarrage.
  4. Limiter les réductions de diamètre et les coudes afin de préserver le débit.
  5. Fixer le boîtier du contrôleur MPPT sur un mur ou un support vertical, dans un endroit sec, ventilé et à l’abri de la pluie.
  6. Ajouter les protections DC adaptées et un sectionneur accessible entre les panneaux et le MPPT.
  7. Ne jamais faire fonctionner la pompe à sec et la protéger du gel et des intempéries prolongées.

Questions fréquentes

Les deux panneaux solaires sont-ils inclus ?

Non. La fiche concerne la pompe et son contrôleur MPPT en boîtier mural séparé. Les panneaux, câbles, protections, structure et tuyaux sont à prévoir séparément.

Puis-je brancher deux panneaux de 500 W ?

Oui uniquement si leurs caractéristiques sont compatibles. Les Vmp additionnées doivent rester dans la plage 60–90 V et les Voc additionnées, corrigées à la température minimale du site, doivent rester sous 100 V. Le courant du module doit rester sous 18 A.

Pourquoi le montage en série est-il recommandé ?

Parce qu’il additionne la tension des deux panneaux et permet généralement d’atteindre les 60 à 90 V demandés par le MPPT. Un montage parallèle conserve la tension d’un seul panneau, souvent insuffisante.

La pompe fournit-elle toujours 18 m³/h ?

Non. 18 m³/h est le débit maximal à très faible hauteur. Le débit réel baisse lorsque le dénivelé, la pression demandée et les pertes de charge augmentent.

Fonctionne-t-elle quand le ciel est couvert ?

Elle peut fonctionner à puissance réduite si la tension minimale du MPPT est atteinte. Le débit varie avec l’ensoleillement. Pour disposer d’eau en dehors des heures solaires, il est généralement préférable de stocker l’eau pompée dans une citerne.

Faut-il une batterie ?

Non pour le fonctionnement solaire direct prévu. La pompe fonctionne lorsque la puissance photovoltaïque disponible est suffisante. Une alimentation avec batterie nécessite une étude électrique spécifique et n’est pas incluse.

Cette pompe convient-elle à un forage ?

Non pour un forage profond. Il s’agit d’une pompe de surface à grand débit et faible HMT. Pour un puits profond, choisissez une pompe immergée solaire dimensionnée selon la profondeur et le niveau dynamique.

Peut-elle pomper une eau sale ou sableuse ?

Non. Cette pompe centrifuge est destinée à l’eau claire. Les particules abrasives peuvent endommager la turbine et les garnitures.

Besoin d’un dimensionnement avant commande ?

Transmettez le dénivelé, la longueur et le diamètre des tuyaux, le débit recherché, le type d’eau et les références exactes des panneaux envisagés. Flocea vérifie la cohérence hydraulique et électrique du projet.

Couverture de la notice Flocea du contrôleur solaire basse tension pour pompes DC

16 pages · PDF · 2,4 Mo

Notice d’utilisation du contrôleur

Raccordement des panneaux et de la pompe, panneau de commande, modes de fonctionnement, codes de défaut et réglages : la notice en français du contrôleur solaire DC de votre pompe.

  • Choix et câblage des panneaux
  • Utilisation et protections
  • Codes de défaut et réglages
Consulter la notice PDF

Contrôleurs basse tension pour pompes solaires DC de 24 V à 110 V.
